一、26寸以下(含26寸部分屏和三星2010年后32寸屏)


　　參數：

　　分辨率：1366*768
　　頻率：60Hz
　　端子：FI-X30S1。
　　特征：LVDS Pin 30，29，28供電 2、5組LVDS數據雙絞線。
　　材料：A46-BB40DL-SSXH1G400 該接口適用于26寸以下(含26寸部分屏、2010年后三星32寸HD屏)分辨率為HD(1366*768) 的屏。



　　二、26寸以上(含26寸部分屏)

　　參數:

　　1440*900
　　60Hz
　　1680*1050
　　60Hz
　　1920*1080
　　60Hz
　　端子：FI-X30S
　　特征：1、LVDS Pin 30，29，28供電 2、10組LVDS數據雙絞線
　　典型和材料號：46-AB250L-CM0C1G
　　長度：250
　　該接口適用于26寸以下(含26寸部分屏)，除分辨率1366*768外的屏


　　三、26寸以上(含26寸部分屏)

　　參數：1366*768 60Hz
　　端子：FI-X30S
　　1、LVDS Pin1--4 供電 2、5組LVDS數據雙絞線
　　46-AB45DL-LGXJ1G
　　長度：450
　　備注：該接口適用于26寸以上(含26寸部分屏)分辨率為HD即1366*768 的屏，主要使用于除三星屏外的其他廠家的屏，如LG,AUO,CMO,Sharp等，

　　參數：
        分辨率：1366*768
        頻率：60Hz
　　端子：FI-E30S

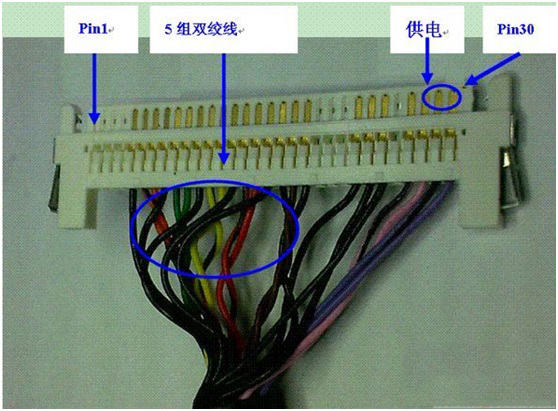

　　特征1、LVDS Pin28--30 供電
　　2、5組LVDS數據雙絞線
　　材料：46-BB350B-SS5H1G
　　長度：350

　　備注：該接口適用于32寸以上分辨率(1366*768)三星舊型號屏，如三星32寸SS5;2010年后HD屏不再使用該接口


　　參數：1920*1080 60Hz
　　端子：FI-RE51

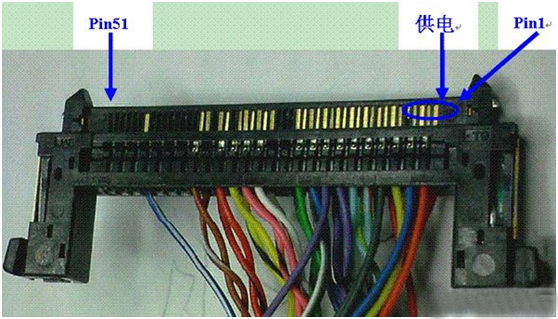

　　特征：1、LVDS Pin1--4 供電
　　材料: 46-FB40HL-SS9M1G
　　長度：400
　　備注：該接口適用于分辨率(1920*1080)三星屏,其他廠家panel 參考選用。

　參數：1920*1080 60Hz
　端子：FI-RE51

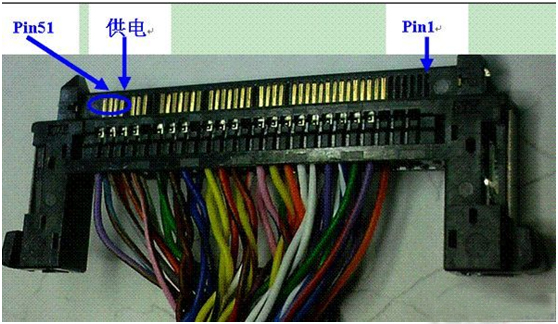

   特征：1、LVDS Pin48--51 供電
   材料型號：46-FB55FL-LG1S1G
   長度：550
　備注：該接口適用于分辨率(1920*1080)LG屏,其他廠家panel 參考選用，大部分AUO屏是此類型

　　三、120Hz屏LVDS接口定義說明

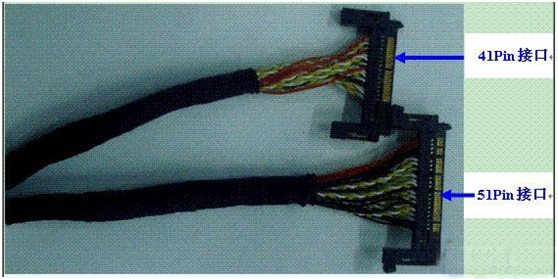

　　1、120Hz屏不分尺寸大小，需配置2條LVDS連接線 1條51pin，1條41 pin，如右圖;
　　2、120Hz屏線有兩種類型G和H： G：Pin1--4 供電,主要適用于三星，CMO等其他廠 家參考使用
　　H：Pin48--51供電，主要適用于LG、AUO等其他廠家參考使用

　　參數：

　　1920*1080 120Hz
　　端子：FI-R51HL FI-R41HL
　　特征：LVDS Pin1--4 供電
　　材料：46-FB055L-SSXS1G
　　長度550
　　該接口主要適用于三星，CMO等其他廠家參考使用;2根線并成一根線，

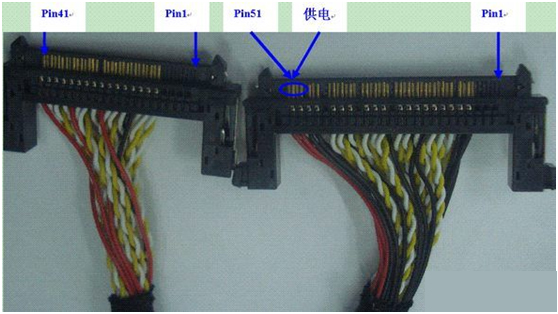

　　參數：1920*1080 120Hz
　　端子：FI-R51HL
　　FI-R41HL
　　特征：LVDS Pin48--51供電
　　材料
　　46-FB55FL-LG1S1G
　　長度：550

　　備注：該接口主要適用于LG，AUO等其他廠家參考使用;

　　上面我們介紹幾種分辨率的LVDS線材，1080p的高清工業液晶屏對應的數字板LVDS接口電路標準化較統一，可考慮通過更換LVDS線，對高清屏代用表中LVDS插座及排序不同的屏進行代用;

　　如非1920X1080顯示屏對應的數字板LVDS接口電路標準化不統一，如果代用屏的機芯與被代用屏的機芯相同，則可考慮通過更改LVDS線，對標清屏代用表中LVDS插座及排序不同的屏進行代用;如果代用屏的機芯與被代用屏的機芯不同，則不能通過更改LVDS線，對這些屏進行代用。

　　在我司采購的采購工業液晶屏的客戶定制LVDS線均是采用進口接口及線材，質量非常可靠，我司LVDS線材受廣大國外客戶的認可。可根據客戶要求進行定制化，例如線長，增加屏蔽等。
