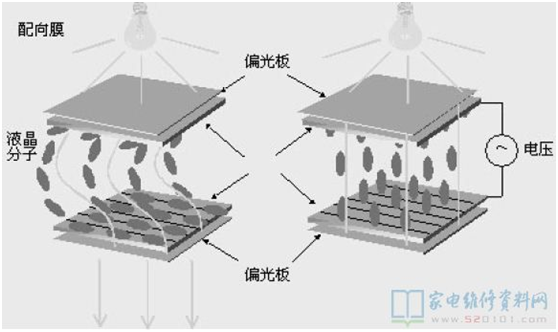

液晶顯示屏顯像原理，是將液晶置于兩片導電玻璃之間，靠兩個電極間電場的驅動，引起液晶分子扭曲向列的電場效應，以控制光源透射或遮蔽功能，在電源關開之間產生明暗變化，從而將影像顯示出來。若加上彩色濾光片，則可顯示彩色影像。在兩片玻璃基板上裝有配向膜，所以液晶會沿著溝槽配向，由于玻璃基板配向膜溝槽偏離90度，所以液晶分子成為扭轉型，當玻璃基板沒有加入電場時，光線透過偏光板跟著液晶做90度扭轉，通過下方偏光板，液晶面板顯示白色(如圖1左);當玻璃基板加入電場時，液晶分子產生配列變化，光線通過液晶分子空隙維持原方向，被下方偏光板遮蔽，光線被吸收無法透出，液晶面板顯示黑色(如圖1右))。液晶顯示器便是根據此電壓有無，使面板達到顯示效果。

圖1

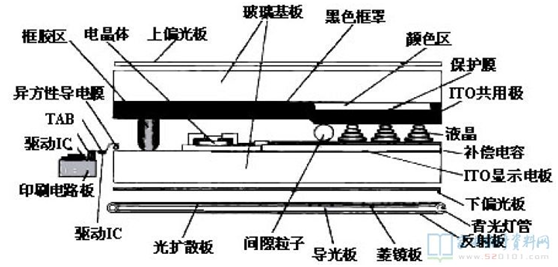

　　TFT就是“Thin Film Transistor”的簡稱，一般代指薄膜液晶顯示器，而實際上指的是薄膜晶體管(矩陣)—— 可以“主動的”對屏幕上的各個獨立的像素進行控制，這也就是所謂的主動矩陣TFT(active matrix TFT)的來歷。那么圖像究竟是怎么產生的呢?基本原理很簡單：顯示屏由許多可以發出任意顏色的光線的像素組成，只要控制各個像素顯示相應的顏色就能達到目的了。在TFT LCD中一般采用背光技術，為了能精確地控制每一個像素的顏色和亮度就需要在每一個像素之后安裝一個類似百葉窗的開關，當“百葉窗”打開時光線可以透過來，而“百葉窗”關上后光線就無法透過來。當然，在技術上實際上實現起來就不像剛才說的那么簡單，如圖2所示：一個成品TFT顯示屏，一般由一個夾層組成，組成這個夾層的每一層大致是偏光板、玻璃基片、彩色濾光片、ITO電極等組成。這兩層之間就是液晶層，偏光板、彩色濾光片決定了多少光可以通過以及生成何種顏色的光。液晶層位于兩層玻璃基板之間。在上層玻璃基板上有FED晶體管，而下層是共同電極，他們共同作用可以生成能精確控制的電場，電場決定了液晶的排列方式。 大家知道三原色，所以構成顯示屏上的每個象素需上面介紹的三個類似的基本組件來構成，分別控制紅、綠、藍三種顏色。

圖二

　　目前使用的最普遍的是扭曲向列TFT液晶顯示器(Twisted Nematic TFT LCD)，下圖就是解釋的此類TFT顯示器的基本工作原理。

圖三

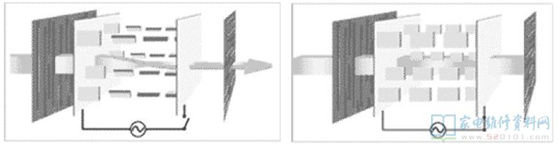

　　在上、下兩層上都有溝槽，其中上層的溝槽是縱向排列，而下層是橫向排列的。當不加電壓液晶處于自然狀態，從發光圖(圖3左)扭曲向列TFT顯示器工作原理示意圖層發散過來的光線通過夾層之后，會發生90度的扭曲，從而能在下層順利透過。

　　當兩層之間加上電壓之后，就會生成一個電場，這時液晶都會垂直排列，所以光線不會發生扭轉——結果就是光線無法通過下層(見圖3右)。

　　圖 4 彩色濾膜

　　TFT像素架構如圖4所示，彩色濾光鏡依據顏色分為紅、綠、藍三種，依次排列在玻璃基板上組成一組(dot pitch)對應一個像素每一個單色濾光鏡稱之為子像素(sub-pixel)。也就是說，如果一個TFT顯示器最大支持1280×1024分辨率的話，那么至少需要1280×3×1024個子像素和晶體管。對于一個15英寸的TFT顯示器(1024×768)那么一個像素大約是0.0188英寸(相當于0.30mm)，對于18.1英寸的TFT顯示器而言(1280×1024)，就是0.011英寸(相當于0.28mm)
